实验室设备
WEW-600F微机屏显液压式多功能试验机
235

一、产品简介:

WEW-600F微机屏显液压式多功能试验机,主机采用高精度间隙密封油缸;主要用于金属、非金属的拉伸、压缩、弯曲等试验。适用于冶金、建筑、轻工、航空、航天、材料、大专院校、科研单位等领域。试验操作和数据处理符合GB228-2010《室温材料 金属拉伸试验方法》的要求。

二、主机:

1. 主机

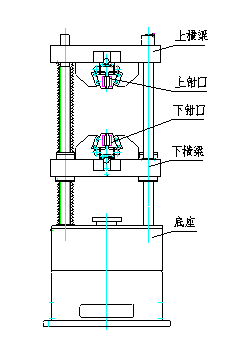

主机采用四立柱双丝杠主机(俗称6立柱)油缸下置式主机,间隙密封油缸(间隙靠油膜来密封,长期工作不会出现变形、磨损、泄漏现象),拉伸空间位于主机的上方,压缩、弯曲试验空间位于主机上方下横梁和工作台之间。

2.传动系统

下横梁升降电机经减速器、链传动机构、丝杠副传动,实现拉伸、压缩空间的调整;注:丝杠不动,螺母旋转,确保设置在运转中的几何精度

主机

3、液压系统

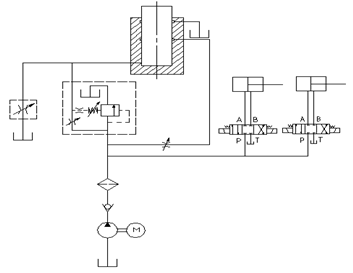

液压原理如图所示,为负载适应型进油节流调速系统,手动阀控制试验进程。

油箱内的液压油通过电机带动高压油泵进入油路,流经单向阀、10μ高压滤油器、压差阀组、送油阀,进入油缸。通过手动控制送油阀的开口大小,从而控制进入油缸的流量,满足加载的要求。试验完成后,打开回油阀卸荷并使油缸返回。

液压原理图

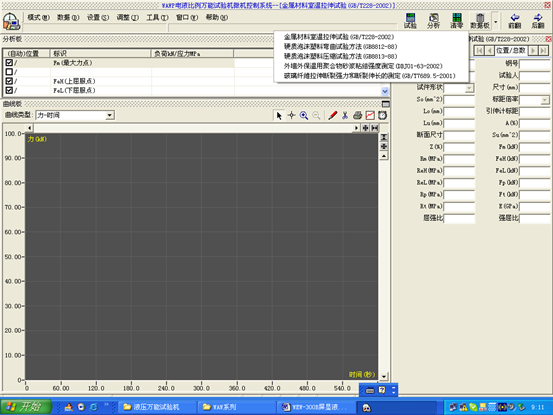

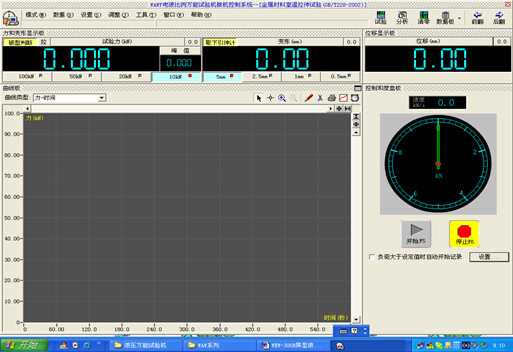

2. 屏幕显示及软件系统

1) 具有试验力、力,峰值、试样变形、活塞位移、试验曲线的屏幕显示功能。操作简便、直观!

2) 可以按GB228-2010《室温材料 金属拉伸试验方法》的要求完成试验的数据处理。



软件中可供您选项的有150个国内和业内公认的相关标准!在试验机允许的情况下,方便您给各种要求的客户(国内、国外)提供准备的数据和试验报告!体现您公司的试验实力和信誉

3) 测试原始记录值、报告值按标准GB228的要求修约。

4) 加荷速率可手动控制,可通过试验力-时间曲线显示。

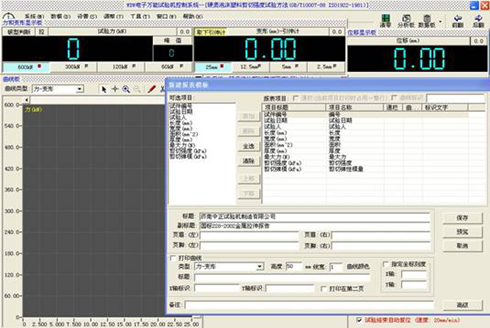

5) 金属拉伸试验中可自动求取Fm、Rel、Reh、Rp、Rt、Agt、Z、A、Rm等参数,也可对Fel、Fm等进行人工认定,并据此打印结果。可根据要求打印不同内容的报告和

曲线



6) 可输出并打印力-应变,力-位移,力-时间3中不同形式的曲线。

7) 安全保护装置

8) 当试验力超过每档更大试验力的2%-5%时,过载保护,停机。

9) 当活塞升起达到上限位置时,行程保护,油泵电机停机。

5、附具

成套附具包括:拉伸附具,压缩附具。

三、主要性能技术指标

主要技术参数:

1、更大试验力: 600 kN;

2、试验力测量范围:24-600 kN;

3、试验力示值精度: ±1%;

4、活塞行程:不小于200 mm;

5、活塞更大移动速度:50 mm/min;

6、位移测量分辨力:0.01 mm;

7、位移测量示值精度:±1%;

8、变形测量:如选配标距50mm,更大变形量25mm引伸计一只(符合GB/T12160的要求1级精确度),按1,2,5,10分四档衰减,自每档满量程的20%起为示值的±1%FS;

9、更大拉伸试验空间:不小于 700 mm (包括活塞行程)

10、更大压缩空间: 不小于650 mm

11、扁试样夹持厚度: 0-15 mm

12、夹持宽度:125mm

13、圆试样夹持直径:φ13-φ40 mm(13-26、26-40)

14、压盘尺寸:120 mm

15、夹紧方式:液压夹紧

16、传感器:油压传感器

17、尺寸:750*650*1950mm;重量:1800Kg

18、电压:380V(主机),220V;功率:1.8KW

四、系统配置清单:

品名

数量

1、

试验机主机(四立柱双丝杠 ,间隙密封油缸)

1台

2、

琴台式屏显油源

1套

3、

手动进回油阀

各1只

4、

双通道程控放大器

1套

5、

高精度油压传感器

1只

6、

光电编码器

1只

7、

钳口:平钳口0-15mm

1付

8、

圆钳口10-20mm;20-32mm

各一付

9

PC机软件系统(包括试验机屏显通用软件和接口系统)

1套

10、

PC机(主流商用品牌机 )

1套

11、

打印机(惠普A4喷墨打印机)

1台

12、

电子引伸计

选配

五、用户准备条件

◆产品发货前用户需要预浇好混凝土基础(我公司会预先提供基础图); 产品到用户现  场后,用户负责产品的接收、吊装、就位、安装,并准备好电源。然后通知公司客户服务部派人员调试。

◆要求尽可能明确试验所参考执行的试验方法标准细则。

◆提供在本机上完成试验的试样,供产品测试和验收。

◆68号抗磨液压油50升。

◆我公司派人员到现场对产品进行免费调试,并对操作人员进行培训。

◆根据技术协议规定验收合格后进入免费保修期。产品免费保修服务期限为一年。

◆免费为用户提供软件升级服务。

◆合同签订后相关地基图请联系我司0531-88884911索取。
